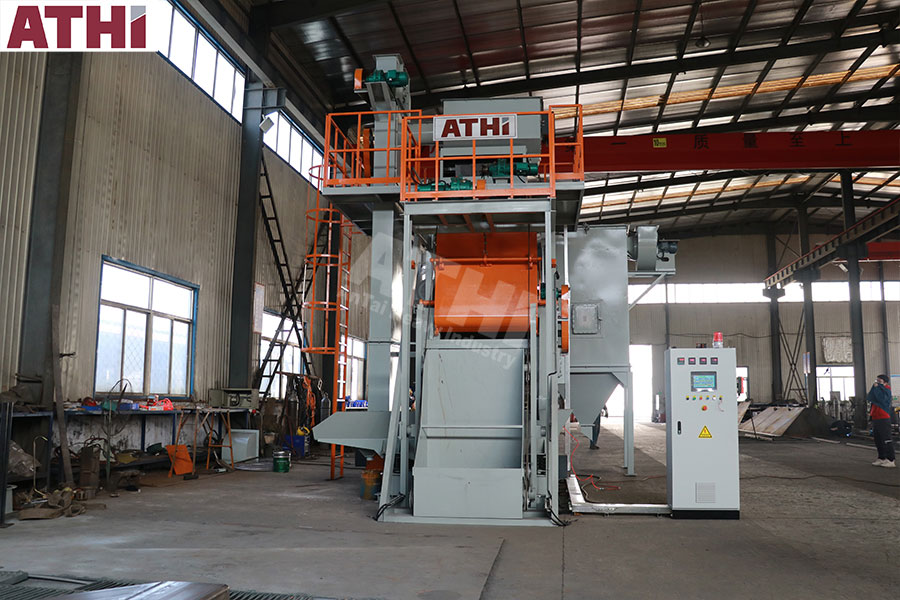

【型號】 :28GN 履帶式拋丸機
【應用范圍】 :主要適用于多種品種的噴砂,除銹,氧化皮去除及表面強化處理,大,中型鑄件，鍛件，沖壓件的大中型批量生產
【特性】 :鋼或像膠滾筒帶配置。減少工件的碰撞和損壞,降低機器的噪音。鋼制橡膠帶:承載能力大,使用壽命長。

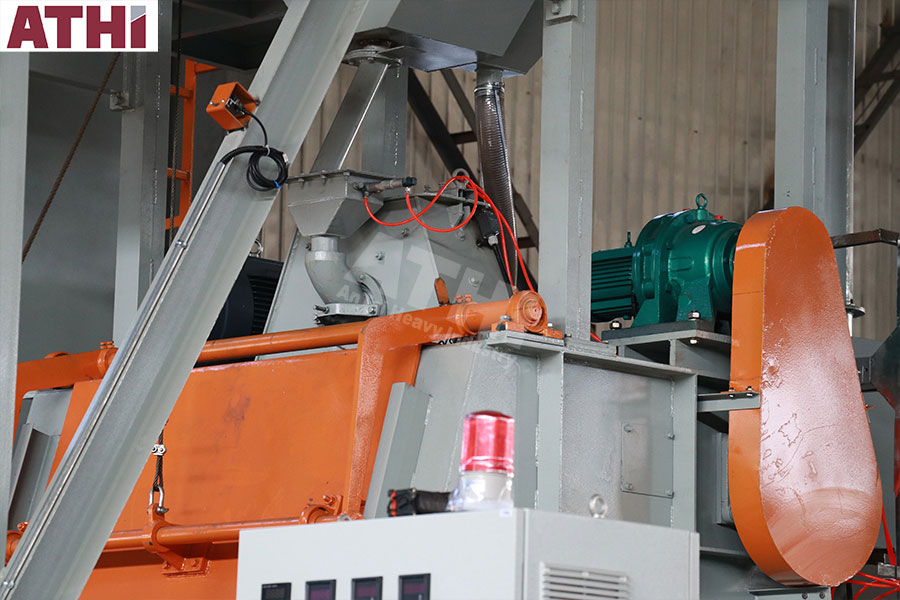

該機主要由清理室、橡膠履帶、吊門、拋丸器、加料機構、提升機、螺旋輸送器、分離系統、除塵系統、電器系統等部分組成。
工作原理
工件通過加料機加入清理室中后，吊門下降，拋丸器啟動，工件在被滾筒帶動翻轉的同時，拋丸器高速拋出的彈丸形成扇形束，均勻地打擊在工件表面上，達到清理的目的。拋出的彈丸及砂粒從履帶上的小孔，流入底部的螺旋輸送器篩網上，經螺旋輸送器送入提升機內，由提升機提到分離器中進行分離。含塵氣體由風機吸送到除塵器中過濾后，變?yōu)榍鍧嵖諝?，排入大氣中，布袋上的灰塵經空氣反吹落入除塵器底部的集塵箱中，用戶可定期清除。廢砂由廢料管流出，用戶可回用。丸砂混合物由回用管回收進入室體，待分離器分離后再回用；干凈的彈丸由供丸閘門進入拋丸器拋打工件。
該機不但可以去除工件表面的銹蝕，清理掉各種工件上的銹蝕、污物等，提高工件的表面質量；同時，還可以改善工件的內在應力，達到強化的目的，提高工件的抗疲勞強度。
設備特點：
1、除塵管道全部采用金屬制作，帶風量調節閥、沉降箱；
2、可完成上料、工件旋翻轉拋丸清理、下料、除塵等功能；
3、采用倍受歡迎的無地坑形式，節省了地坑基礎的施工費用；
4、拋丸室體及拋丸器的布置方式均經過計算機三維動態拋射仿真后確定，使拋出的彈丸流的覆蓋區準確的覆蓋工件表面，彈丸從工件的各個方向同時拋向工件的表面；
5、采用高拋射速度的懸臂離心式拋丸器，能顯著地提高清理效率、獲得滿意的清理質量；
6、機器設計構思新穎，結構緊湊，使用維修方便；
7、分離器采用滿幕簾式
產品描述
產品特色
1.設計緊湊,操作原理簡單,可單機使用,特別適用于自動生產線。

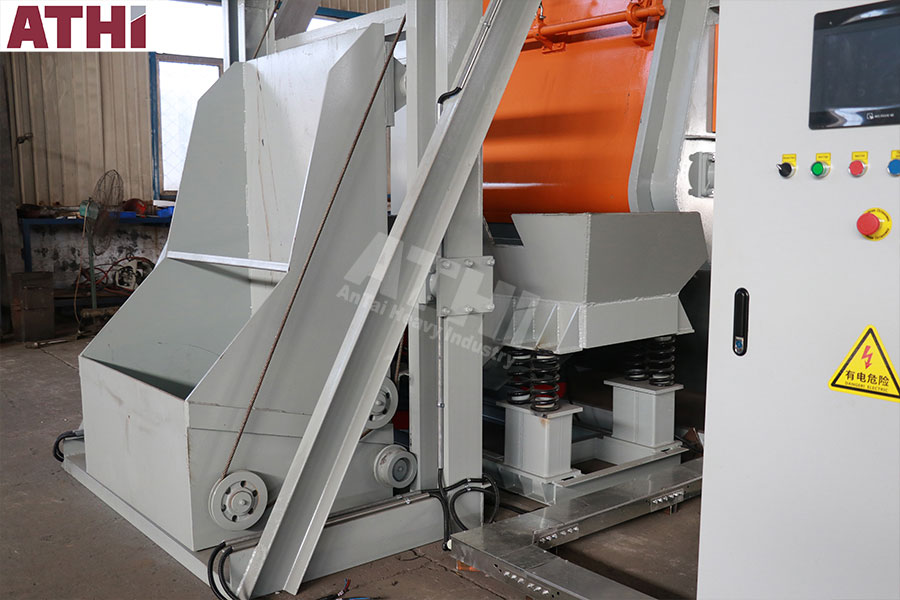

2.自動裝卸配置
3.鋼或橡膠滾筒帶配置。
佩戴橡膠帶:減少工件的碰撞和損壞,降低機器的噪音。
鋼制橡膠帶:承載能力大,使用壽命長。
4,滾筒式皮帶的運轉使工件輕柔連續翻倒,進行全方位映砂處理。滾筒帶可實現正向和負向運動,正向運動可清洗工件,負向運動可自動組載
5,配有皮帶輸送機或振動輸送機,卸料后工件輸送系統,提高了自動化程度,將成品與自動生產線結合在一起。
6.噴砂室內的耐磨保護板,用螺母緊緊壓緊,更方便
